港口吊力矩限制器(港機力矩限制器)

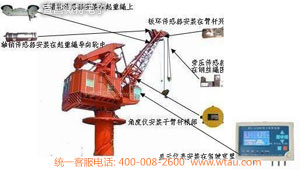

港口吊力矩限制器安裝示意圖

一、 港口吊力矩限制器(港機力矩限制器)概述：
    港口吊(港口門機，港機）在工作時，需根據現場實際情況而經常改變工況進行起重作業，如改變起吊角（幅度）、起吊臂長等，而在不同工況參數下所能起吊的最大額定起重量及工作最大、最小變幅是相應不同的，因此需要一套裝置對以上參數綜合監測判斷，作出起重機正常工作、滿載、超載、變幅超上限、變幅超下限等工作狀態的指示并相應報警、提示、控制，以保證起重機械的正常工作。
   力矩限制器就是應上述要求，應用于起重機械的安全保護裝置。我公司在總結國內外力矩限制器經驗的基礎上，應用新技術，新器件，研制生產了WTL系力矩限制器產品。力矩限制器主要組成部分有顯示儀表（含處理器），信號盒、角度儀或者角度測長儀（主要為臂桿可變化的汽車吊）、重量限制器、風速傳感器、風向傳感器等。

二、 港口吊力矩限制器(港機力矩限制器)配置

三、港口吊力矩限制器(港機力矩限制器)配置說明
   （一）力矩限制器主機儀表
         港口吊力矩限制器儀表推薦型號：WTL-A200
         信號監測：兩路重量信號及一路角度信號監測
         屏幕顯示：藍色或灰白色液晶屏顯示
         信號輸出：輸出繼電器信號或RS485信號及4-20mA
         供電方式：交流220V、380V、直流24V
         安裝方式：壁掛式

                  WTL-A(200)型力矩限制器儀表                                       WTL-A200型力矩限制器儀表安裝于大港油田
          港口吊力矩限制器(港機力矩限制器)可選其它儀表型號：WTL-A300、WTL-A400、WTL-A500、WTL-A600

        WTL-A300力矩限制器儀表      WTL-A400力矩限制器儀表      WTL-A500力矩限制器儀表       WTL-A600力矩限制器儀表

(二)角度儀
   港口吊力矩限制器(港機力矩限制器)可用角度儀型號：JD-180型、JD-C90型
   港口吊力矩限制器(港機力矩限制器)推薦角度儀型號：JD-180型
   安裝位置：港口吊臂桿根部
   安裝說明：角度儀水平線與臂桿平行


JD-180型角度儀的外形尺寸圖


     JD-180型角度儀                                                   JD-180角度傳感器安裝在港口吊上

(三)重量傳感器
a、PY型旁壓傳感器
   安裝位置：鋼絲繩固定端
   取力方式：鋼絲繩張力
   安裝要求：港口吊起重繩必須有固定端

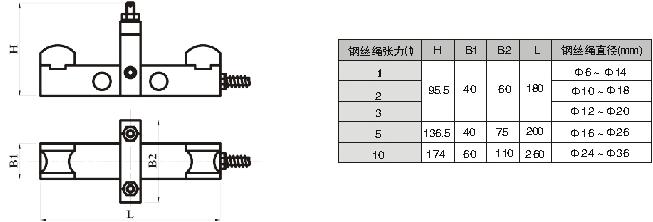

PY型旁壓傳感器的外形尺寸圖

PY型旁壓傳感器                                                   PY型旁壓傳感器安裝方式

b、BH-2型板環拉式傳感器
   安裝位置：安裝在起重繩的固定繩（定繩）與臂桿連接處。
   取力方式：測量起重繩的拉力。
   注意事項：①起重繩必須有固定繩（定繩）
             ②固定繩與臂桿連接處無定滑輪
   量程選擇：最大額定起重量÷鋼絲繩倍率=傳感器量程

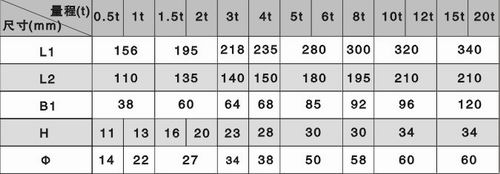

BH-2型板環拉式傳感器的外形尺寸圖


   BH-2型板環拉式傳感器                                            BH-2型板環拉式傳感器安裝方式

c、SHL型三滑輪傳感器
   安裝方式：安裝于港口吊起重繩上，可焊接在臂桿上（配彎板）；也可隨起重繩位置變化而變化（配萬向結）。
   取力方式：測量起重繩的張力。
   量程選擇：請告知我公司單根鋼絲繩最大受力，我公司技術人員會為您計算出相應的傳感器量程。


     SHL型三滑輪傳感器                                                  SHL型三滑輪傳感器安裝實例

d、ZX型軸銷式傳感器
   安裝位置：安裝在起重繩導向輪中
   安裝方式：替換原受力點的軸銷
   取力方式：測量受力點的壓力
   注意事項：①非標準傳感器需要定做
             ②受力點與傳感器的剪切力應該始終保持一致，以保證傳感器的輸出線性
             ③如果選用軸銷傳感器的話，可以按原來的滑輪軸銷尺寸定做軸銷傳感器.將其更換即可。需要提供軸銷的詳細尺寸、擋板
               的安裝位置、鋼絲繩的倍率、載荷曲線表等參數
   量程選擇：當前受力點的最大受力

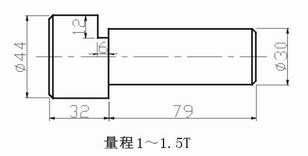

        ZX型軸銷式傳感器尺寸圖                              ZX型軸銷式傳感器尺寸表                    ZX型軸銷式傳感器小量程尺寸圖


ZX型軸銷式傳感器                                                        港口吊軸銷傳感器安裝

四、力矩限制器控制原理
    我公司力矩限制器常規控制有3個：幅度上限控制，幅度下限控制，超載控制，分別介紹如下：
1．幅度上限控制：當臂桿運行到最小幅度（最大角度）時，儀表發出聲光報警，幅度上限繼電器動作，切斷減幅回路，使臂桿停止減幅，但可以往安全方向（增幅）運動
2．幅度下限控制：當臂桿運行到最大幅度（最小角度）時，儀表發出聲光報警，幅度上限繼電器動作，切斷增幅賄賂，使臂桿停止增幅，但可以往安全方向（減幅）運動
3．超載控制：當實際起重量達到額定起重量的95%時，儀表發出滿載聲光報警，但不控制，當實際起重量達到額定重量的105%時，儀表發出超載聲光報警，超載繼電器動作，切斷釣上升回路及臂桿增幅回路，使吊車能夠往安全方向運動（減副或者落鉤）

五、力矩限制器訂貨注意事項
   1、具體型號(WTL-A100,數碼管;WTL-A200,黑白屏or藍屏;WTL-A300,彩屏機，具體見產品選型手冊)
   2、幾路重量（是否是主副鉤,或者是抓斗/吊鉤兩種狀態）
   3、角度儀線長；
   4、載荷曲線表，臂長、倍率、中心距；
   5、傳感器是型號，尺寸，線纜長度；
   6、重量傳感器（拉式傳感器）是否需要配套護板；
   7、鋼絲繩直徑；
   8、輸出控制：常規控制：上限、下限、超載；若有其它特殊要求，需特別備注；
   9、電源類型（24V、220V 、380V）

六、其他:    港口吊還可選配風速儀。風速儀安裝在門座式起重機迎風處。

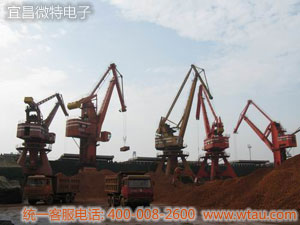

 湛江港配套我司力矩限制器的港口吊
